2017 新课标 III 卷 物理

（6 分）如图，一质量为 m，长度为 l 的均匀柔软细绳 PQ竖直悬挂。用外力将绳的下端Q缓慢地竖直向上拉起至 M点，M点与绳的上端P相距 $\frac { 1 } { 3 } \vert$ ．重力加速度大小为g。在此过程中，外力做的功为（　　）

A $_ { \odot } ^ { 1 } \mathsf { m g l }$ B $\scriptstyle { \frac { 1 } { 6 } } \mathsf { m g l }$ C $\scriptstyle { \frac { 1 } { 3 } } \mathsf { m g l }$ D $\scriptstyle { \frac { 1 } { 2 } } \mathsf { m g l }$

（6分）一根轻质弹性绳的两端分别固定在水平天花板上相距80cm的两点上，弹性绳的原长也为80cm。将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为 100cm；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为（弹性绳的伸长始终处于弹性限度内）（　　）

（6 分）如图，在磁感应强度大小为 $\mathsf { B } _ { 0 }$ 的匀强磁场中，两长直导线 P 和 Q垂直于纸面固定放置，两者之间的距离为l。在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零。如果让P中的电流反向、其他条件不变，则a 点处磁感应强度的大小为（　　）

A．0 B $\frac { \sqrt { 3 } } { 3 } { \bf B } _ { 0 }$ C $\frac { 2 \sqrt { 3 } } { 3 } { \mathsf B } _ { 0 }$ D $2 \mathsf { B } _ { 0 }$

（6 分）在光电效应实验中，分别用频率为 $\mathsf { v } _ { \mathsf { a } }$ 、 $\mathsf { v } _ { \mathsf { b } }$ 的单色光 a、b 照射到同种金属上，测得相应的遏止电压分别为 $\mathsf { U } _ { \mathsf { a } }$ 和 $\mathsf { U } _ { \mathsf { b } }$ 、光电子的最大初动能分别为$\mathsf { E } _ { \mathsf { k } \mathsf { a } }$ 和 $\mathsf { E } _ { \mathsf { k b } }$ ，h为普朗克常量。下列说法正确的是（　　）

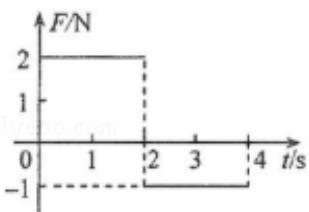

（6 分）一质量为 2kg 的物块在合外力 F 的作用下从静止开始沿直线运动。F随时间t变化的图线如图所示，则（　　）

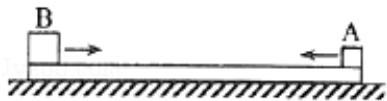

（20分）如图，两个滑块A和B的质量分别为 $\mathsf { m } _ { \mathsf { A } } { = } 1 \mathsf { k g }$ 和 $m _ { 8 } = 5 k g$ ，放在静止于水平地面上的木板的两端，两者与木板间的动摩擦因数均为 $\mu _ { 1 } { = } 0 . 5$ ；木板的质量为 $\mathsf { m } { = } 4 \mathsf { k g }$ ，与地面间的动摩擦因数为 $\mu _ { 2 } { = } 0 . 1$ ．某时刻A、B两滑块开始相向滑动，初速度大小均为 $v _ { 0 } { = } 3 m / s$ 。A、B相遇时，A与木板恰好相对静止。设最大静摩擦力等于滑动摩擦力，取重力加速度大小 $\mathsf { g } { = } 1 0 \mathsf { m } / \mathsf { s } ^ { 2 }$ ．求

①B与木板相对静止时，木板的速度；

②A、B 开始运动时，两者之间的距离。

（5分）如图，一定质量的理想气体从状态a出发，经过等容过程ab 到达状态 b，再经过等温过程 bc 到达状态 c，最后经等压过程 ca 回到状态 a．下列说法正确的是（　　）
