2019 地方卷 物理

如图，静电场中的一条电场线上有M_、 N两点，箭头代表电场的方向，则（ ）M N

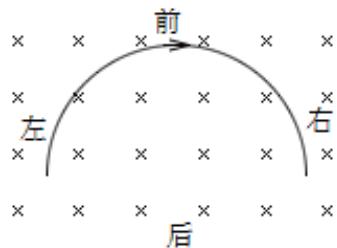

如图，一段半圆形粗铜线固定在绝缘水平桌面（纸面）上，铜线所在空间有一匀强磁场，磁场方向竖直向下，当铜线通有顺时针方向电流时，铜线所受安培力的方向（ ）

汽车在平直公路上以20m/s的速度匀速行驶．前方突遇险情，司机紧急刹车，汽车做匀减速运动，加速度大小为8m/s²．从开始刹车到汽车停止，汽车运动的距离为（ ）

2019 年 5 月，我国第 45 颗北斗卫星发射成功．已知该卫星轨道距地面的高度约为 36000km，是“天宫二
号”空间实验室轨道高度的90倍左右，则（ ）

如图，两物块P_、 Q 置于水平地面上，其质量分别为m、2m，两者之间用水平轻绳连接。两物块与地面之间的动摩擦因数均为 ，重力加速度大小为g，现对Q 施加一水平向右的拉力F，使两物块做匀加速直线运动，轻绳的张力大小为（　　）

P Q F m 2m

如图，一硬币（可视为质点）置于水平圆盘上，硬币与竖直转轴 $O O ^ { \prime }$ 的距离为r，已知硬币与圆盘之间的动摩擦因数为 （最大静摩擦力等于滑动摩擦力），重力加速度大小为g。若硬币与圆盘一起 $O O ^ { \prime }$ 轴匀速转动，则圆盘转动的最大角速度为（ ）

如图，虚线MN的右侧有方向垂直于纸面向里的匀强磁场，两电荷量相同的粒子P_、 Q 从磁场边界的M点先后射入磁场，在纸面内运动．射入磁场时，P的速度 $\nu _ { \mathrm { { P } } }$ 垂直于磁场边界，Q 的速度 $\nu _ { \mathrm { Q } }$ 与磁场边界的夹角为 $4 5 ^ { \circ }$ 。已知两粒子均从N点射出磁场，且在磁场中运动的时间相同，则（ ）

三个小物块分别从3条不同光滑轨道的上端由静止开始滑下，已知轨道1、轨道2、轨道3的上端距水平地面的高度均为 $4 h _ { 0 }$ ；它们的下端水平，距地面的高度分别为 $h _ { 1 } = h _ { 0 } \ , h _ { 2 } = 2 h _ { 0 } \ , h _ { 3 } = 3 h _ { 0 }$ ，如图所示，若沿轨道1、2、3下滑的小物块的落地点到轨道下端的水平距离分别记为 $s _ { 1 } , s _ { 2 } , s _ { 3 }$ ，则（ ）

用实验室提供的器材设计一个测量电流表内阻的电路。实验室提供的器材为：待测电流表A（量程10mA，内阻约为50W），滑动变阻器 $R _ { \parallel }$ ，电阻箱 R，电源 E（电动势约为 6V，内阻可忽略），开关 $\mathrm { S } _ { 1 }$ 和$\mathrm { S } _ { 2 }$ ，导线若干。

图(a)

图(b）

(1)根据实验室提供的器材，在图（a）所示虚线框内将电路原理图补充完整，要求滑动变阻器起限流作用

(2)将图（b）中的实物按设计的原理图连线\_\_\_\_；

(3)若实验提供的滑动变阻器有两种规格

①10W，额定电流 2A ②1500W ，额定电流 0.5A

实验中应该取\_\_\_。（填“①”或“②”）

如图，用不可伸长轻绳将物块a悬挂在O 点，初始时，轻绳处于水平拉直状态，现将a由静止释放，当物块a下摆至最低点时，恰好与静止在水平面上的物块b发生弹性碰撞（碰撞时间极短），碰撞后b滑行的最大距离为s，已知b 的质量是a 的3 倍，b 与水平面间的动摩擦因数为，重力加速度大小为g，求

(1)碰撞后瞬间物块b速度的大小；

(2)轻绳 长度。的

一定量的理想气体从状态 M 出发，经状态 N、P_、 Q 回到状态 M，完成一个循环。从 M 到 N、从 P 到 Q是等温过程；从N 到P、从Q 到M 是等容过程；其体积—温度图像（V—T 图）如图所示，下列说法正确的是（　　）

如图，一封闭 圆柱形容器竖直放置在水平地面上，一重量不可忽略的光滑活塞将容器内的理想气体分的为A_、 B两部分，A体积为 $V _ { _ A } = 4 . 0 { \times } 1 0 ^ { - 3 } \mathrm { m } ^ { 3 }$ ，压强为 $p _ { \mathrm { A } } = 4 7 \mathrm { c m H g }$ ；B体积为 $V _ { _ B } = 6 . 0 { \times } 1 0 ^ { - 3 } \mathrm { m } ^ { 3 }$ ，压强为 $p _ { B } = 5 2 \mathrm { c m H g }$ 。现将容器缓慢转至水平，气体温度保持不变，求此时A_、 B两部分气体的体积。

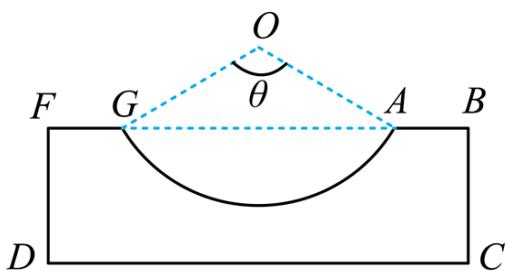

一透明材料制成的圆柱体的上底面中央有一球形凹陷，凹面与圆柱体下底面可透光，表面其余部分均涂有遮光材料，过圆柱体对称轴线的截面如图所示。O 点是球形凹陷的球心，半径OA 与 $O G$ 夹角 $\theta = 1 2 0 ^ { \circ }$ 平行光沿轴线方向向下入射时，从凹面边缘A点入射的光线经折射后，恰好由下底面上C点射出。已知$A B = F G = 1 \mathrm { { c m } }$ $B C = \sqrt { 3 } \mathrm { c m }$ $O A { = } 2 \mathrm { c m }$ 0

(1)求此透明材料的折射率；

(2)撤去平行光，将一点光源置于球心O 点处，求下底面上有光出射的圆形区域的半径（不考虑侧面的反射光及多次反射的影响）。
