2023 天津卷 物理

运行周期为 $2 4 \mathrm { h }$ 的北斗卫星比运行周期为 $1 2 \mathrm { h }$ 的（　　）

如图是爬山所带氧气瓶，氧气瓶里的气体容积质量不变，爬高过程中，温度减小，则气体（　　）

质量为m 的列车匀速v行驶，突然以F大小的力制动刹车直到列车停止，过程中恒受到f的空气阻力，下列说法正确的是（　　）

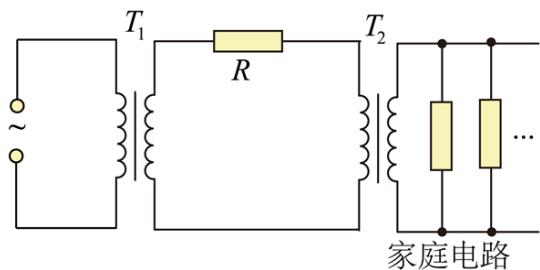

下图为输电线为用户输电的情景，电路中升压变压器 $\mathrm { T } _ { 1 }$ 和降压变压器 $\mathrm { T } _ { 2 }$ 都认为是理想变压器，中间输电电路电阻为R，下列说法正确的有（　　）

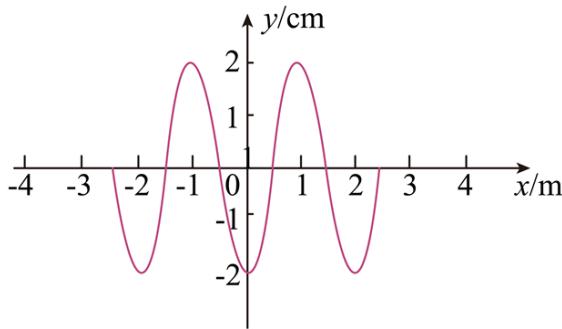

一列机械波的波源是坐标轴原点，从 $t = 0$ 时波源开始振动， $t = 0 . 5 \mathrm { s }$ 时波形如图，则下列说法正确的有（　　）

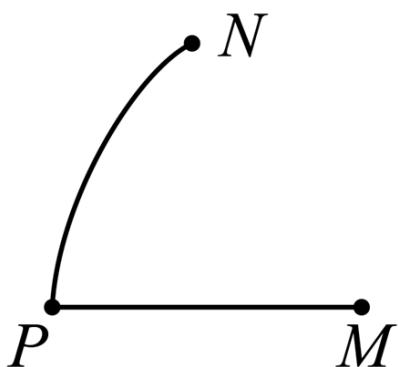

如图，一个固定正电荷产生的电场中，同一个正电荷q两次以大小相同、方向不同的初速度从P点出发，分别抵达M点，N点，且q在M，N点时速度大小也一样，则下列说法正确的有（ ）

A P点电势大于M B. M点电势大于NC. q从P到M一直做减速运动 D. M、N两点处电场强度大小相同

验证机械能守恒的实验

如图放置实验器材，接通电源，释放托盘与砝码，并测得：

作者的备注：此处绘图粗糙，连接遮光片小车与托盘砝码的绳子应与桌面平行；原卷中已说明，遮光片与小车位于气垫导轨上（视为无摩擦力），这里没有画出。a．遮光片长度db．遮光片小车到光电门长度lc．遮光片小车通过光电门时间Dtd．托盘与砝码质量 $m _ { 1 }$ ，小车与遮光片质量 $m _ { 2 }$

（1）小车通过光电门时的速度为

（2）从释放到小车经过光电门，这一过程中，系统重力势能减少量为 \_\_\_\_，动能增加量为

（3）改变l，做多组实验，做出如图以 l为横坐标。以 $( \frac { d } { \Delta t } ) ^ { 2 }$ 为纵坐标的图像，若机械能守恒成立，则图像斜率为

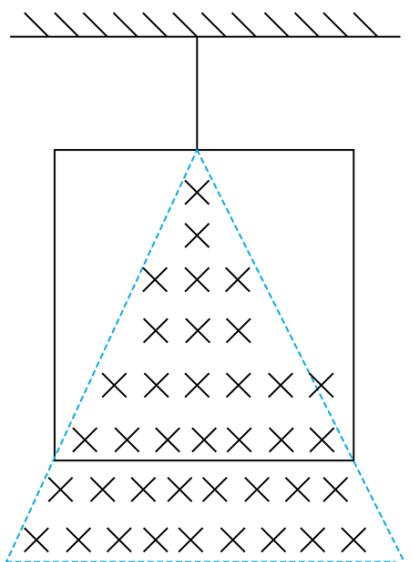

如图，有一正方形线框，质量为m，电阻为R，边长为l，静止悬挂着，一个三角形磁场垂直于线框所在平面，磁感线垂直纸面向里，且线框中磁区面积为线框面积一半，磁感应强度变化 $B = k t \ ( k > 0 )$ ），已知重力加速度 g，求：

（1）感应电动势 $E ;$

（2）线框开始向上运动的时刻 $t _ { 0 } { \mathrm { ; } }$

已知 A、B 两物体 $m _ { \mathrm { A } } = 2 \mathrm { k g } , m _ { \mathrm { B } } = 1 \mathrm { k g }$ ，A 物体从h =1.2m处自由下落，且同时B物体从地面竖直上抛，经过 $t = 0 . 2 \mathrm { s }$ 相遇碰撞后，两物体立刻粘在一起运动，已知重力加速度 $g = 1 0 \mathrm { m } / \mathrm { s } ^ { 2 }$ ，求：

（1）碰撞时离地高度x；

（2）碰后速度v；

（3）碰撞损失机械能DE。

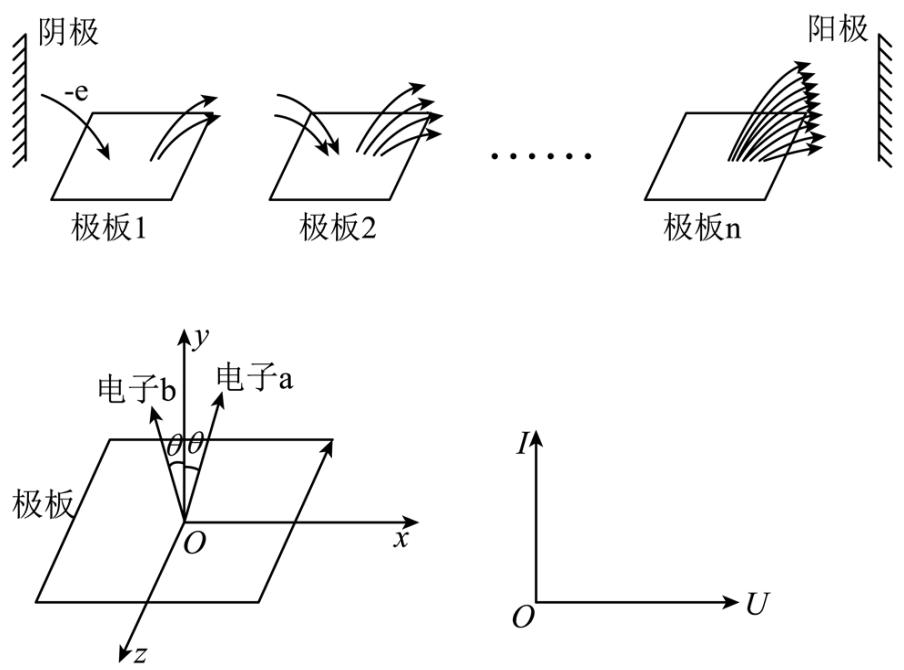

信号放大器是一种放大电信号的仪器，如图1，其可以通过在相邻极板间施加电压，使阴极逸出的电子，击中极板时，激发出更多电子，从而逐级放大电信号。己知电子质量m，带电量 $e _ { \mathrm { c } }$ 。

（1）如图2，在极板上建系。极板上方空间内存在磁场，其强度为B，方向平行z轴。极板间电压U极小，几乎不影响电子运动。如图，某次激发中，产生了2个电子a和b，其初速度方向分别在 $x O y z O y$ 平面内，且与 y 轴正方向成 $\theta$ 角，则：

（i）判断B的方向；

（ii）a、b两个电子运动到下一个极板的时间 $t _ { 1 }$ 和 $t _ { 2 }$ ；

（2）若单位时间内阴极逸出的电子数量不变，每个电子打到极板上可以激发出 $\delta$ 个电子，且 $\delta \propto U$ ，阳极处接收电子产生的电流为I，在答题纸给出坐标系里画出表示U和I关系的图像并说出这样画的理由。
