2020 浙江卷 物理

国际单位制中电荷量的单位符号是C，如果用国际单位制基本单位的符号来表示，正确的是（　　）

矢量发动机是喷口可向不同方向偏转以产生不同方向推力的一种发动机。当歼20隐形战斗机以速度v斜向上飞行时，其矢量发动机的喷口如图所示。已知飞机受到重力G、发动机推力 $F _ { 1 }$ 、与速度方向垂直的升力 $F _ { 2 }$ 和与速度方向相反的空气阻力 $F _ { \mathrm { f } }$ 。下列受力分析示意图可能正确的是（　　）

在抗击新冠病毒的过程中，广泛使用了红外体温计测量体温，如图所示。下列说法正确的是（　　）

下列说法正确的是（　　）

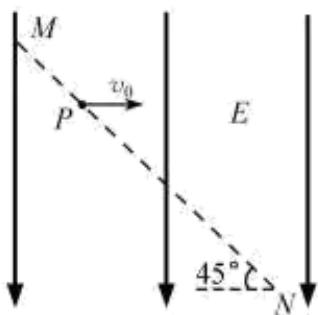

如图所示，一质量为 m、电荷量为 $q \ ( \ q > 0 \ )$ 的粒子以速度 $\nu _ { 0 }$ 从 MN连线上的 P 点水平向右射入大小为E、方向竖直向下的匀强电场中。已知 $M N ^ { \perp }$ 与水平方向成 45°角，粒子的重力可以忽略，则粒子到达MN连线上的某点时（　　）

火星探测任务“天问一号”的标识如图所示。若火星和地球绕太阳的运动均可视为匀速圆周运动，火星公转轨道半径与地球公转轨道半径之比为3∶2，则火星与地球绕太阳运动的（　　）

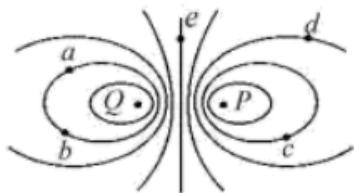

空间P、Q 两点处固定电荷量绝对值相等的点电荷，其中Q 点处为正电荷，P、Q 两点附近电场的等势线分布如图所示，a、b、c、d、e为电场中的5个点，设无穷远处电势为0，则（　　）

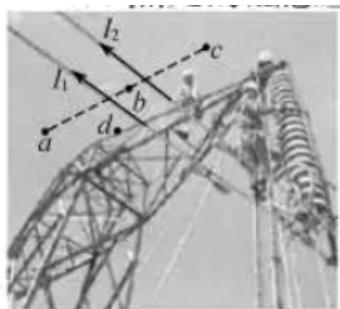

特高压直流输电是国家重点能源工程。如图所示，两根等高、相互平行的水平长直导线分别通有方向相同的电流 $I _ { 1 }$ 和 $I _ { 2 }$ ， $I _ { 1 } > I _ { 2 }$ 。a、b、c 三点连线与两根导线等高并垂直，b 点位于两根导线间的中点，a、c 两点与 b 点距离相等，d 点位于 b 点正下方。不考虑地磁场的影响，则（　　）

如图是“中国天眼”500m口径球面射电望远镜维护时的照片。为不损伤望远镜球面，质量为 m 的工作人员被悬在空中的氦气球拉着，当他在离底部有一定高度的望远镜球面上缓慢移动时，氦气球对其有大小为 $\frac { 5 } { 6 } m g$ 、方向竖直向上的拉力作用，使其有“人类在月球上行走”的感觉，若将人视为质点，此时工作人员（　　）

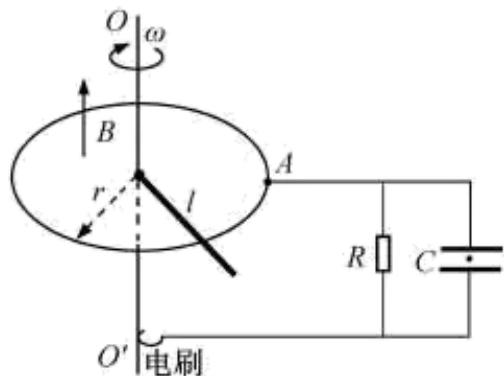

如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场。长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴 $O O ^ { \prime }$ 上，随轴以角速度w匀速转动。在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态。已知重力加速度为g，不计其它电阻和摩擦，下列说法正确的是（　　）

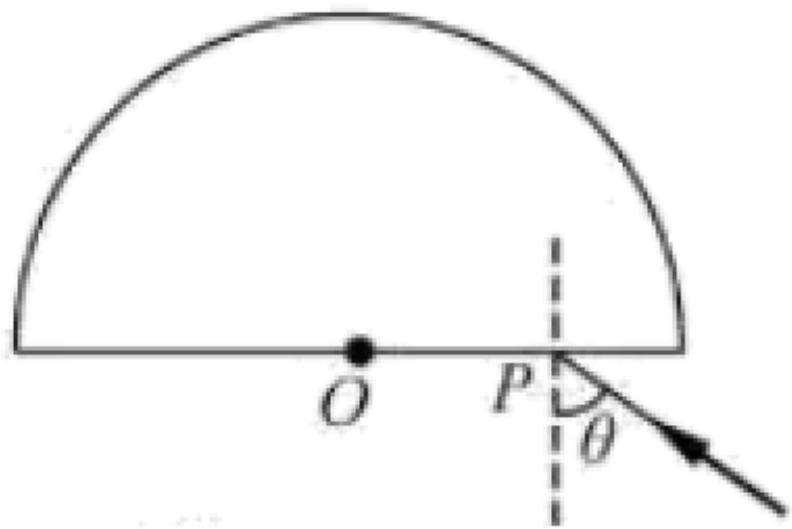

如图所示，圆心为 O、半径为R的半圆形玻璃砖置于水平桌面上，光线从P点垂直界面入射后，恰好在玻璃砖圆形表面发生全反射；当入射角 $\theta = 6 0 ^ { \circ }$ 时，光线从玻璃砖圆形表面出射后恰好与入射光平行。已知真空中的光速为c，则（　　）

太阳辐射的总功率约为 $4 ^ { \prime } 1 0 ^ { 2 6 } \mathrm { W }$ ，其辐射的能量来自于聚变反应。在聚变反应中，一个质量为$1 8 7 6 . 1 \mathrm { M e V } / c ^ { 2 }$ （c为真空中的光速）的氘核 ${ \bf \Xi } _ { 1 } ^ { 2 } \bf { H \Xi } )$ ）和一个质量为 $2 8 0 9 . 5 \mathrm { M e V } / c ^ { 2 }$ 的氚核 ${ \bigl ( } { } _ { 1 } ^ { 3 } \mathrm { { H } } ~ )$ 结合为一个质量为 $3 7 2 8 . 4 \mathrm { M e V } / c ^ { 2 }$ 的氦核 ${ \bf \Pi } _ { 2 } ^ { 4 } \mathrm { H e \ } )$ ），并放出一个X 粒子，同时释放大约17.6MeV的能量。下列说法正确的是（　　）

如图所示，x 轴上 -2m、12m 处有两个振动周期均为 4s、振幅均为1cm的相同的波源 $\mathrm { S } _ { 1 }$ 、 $\mathbf { S } _ { 2 }$ ，t = 0时刻同时开始竖直向下振动，产生波长均为4m沿x轴传播的简谐横波。P、M、Q 分别是x轴上2m、5m和8.5m 的三个点，下列说法正确的是（　　）

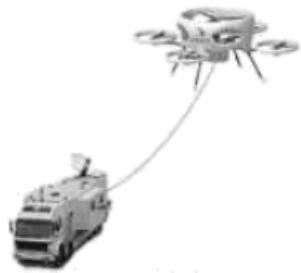

如图所示，系留无人机是利用地面直流电源通过电缆供电的无人机，旋翼由电动机带动。现有质量为20kg 、额定功率为5kW 的系留无人机从地面起飞沿竖直方向上升，经过200s到达100m高处后悬停并进行工作。已知直流电源供电电压为 400V ，若不计电缆的质量和电阻，忽略电缆对无人机的拉力，则（

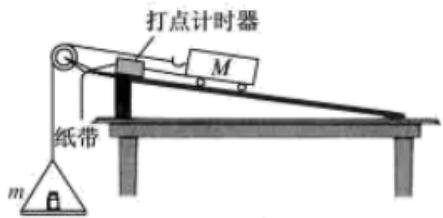

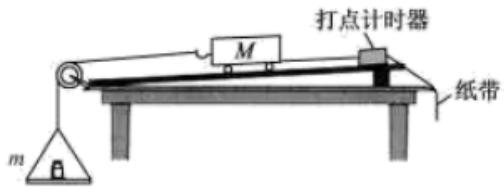

做“探究加速度与力、质量的关系”实验时，图甲是教材中的实验方案；图乙是拓展方案，其实验操作步骤如下：

甲

（ⅰ）挂上托盘和砝码，改变木板的倾角，使质量为M的小车拖着纸带沿木板匀速下滑；

（ⅱ）取下托盘和砝码，测出其总质量为m，让小车沿木板下滑，测出加速度a；

（ⅲ）改变砝码质量和木板倾角，多次测量，通过作图可得到 $a - F$ 的关系。

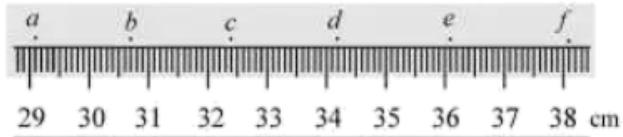

①实验获得如图所示的纸带，计数点

某同学用单摆测量重力加速度，

①为了减少测量误差，下列做法正确的是 $\_\_$（多选）；

A．摆的振幅越大越好

B．摆球质量大些、体积小些

C．摆线尽量细些、长些、伸缩性小些

D．计时的起、止位置选在摆球达到的最高点处

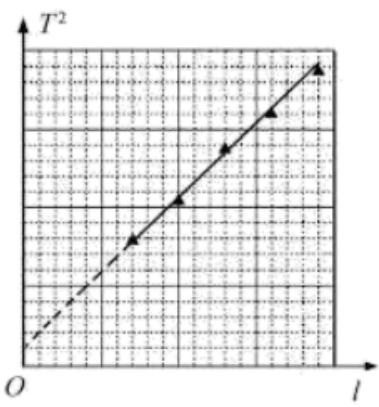

②改变摆长，多次测量，得到周期平方与摆长的关系图象如图所示，所得结果与当地重力加速度值相符，但发现其延长线没有过原点，其原因可能是

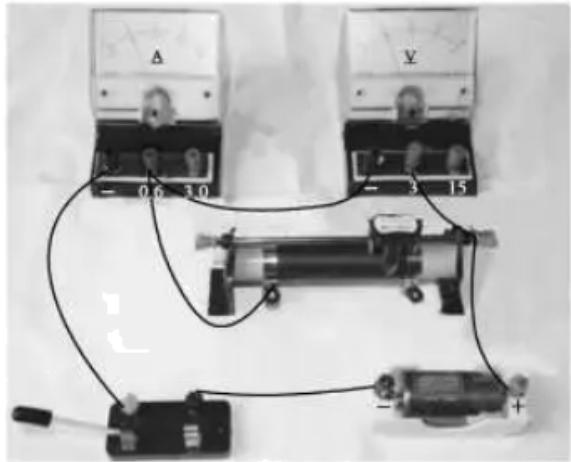

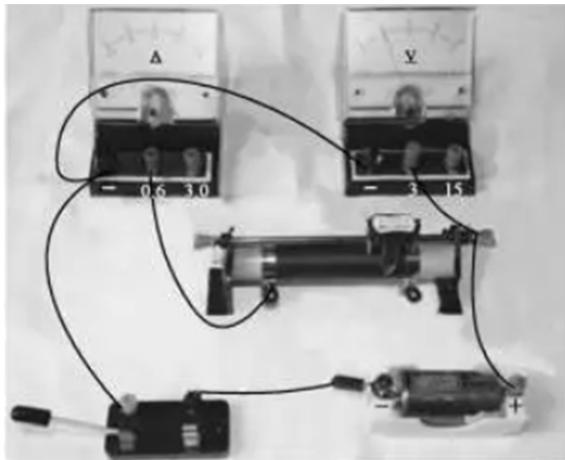

某同学分别用图甲和图乙的电路测量同一节干电池的电动势和内阻。

(1)在答题纸相应的方框中画出图乙的电路图 ；

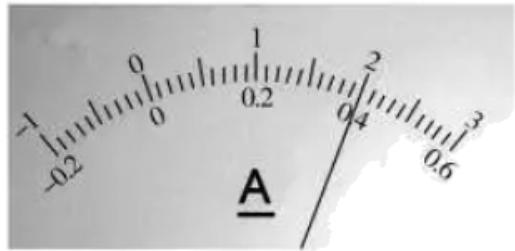

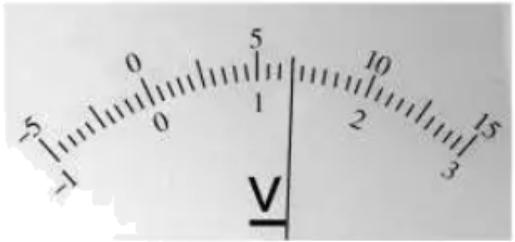

(2)某次测量时电流表和电压表的示数如图所示，则电流 $I =\_\_\_\_\_ A$，电压$U =\_\_\_\_\_ V$ ；

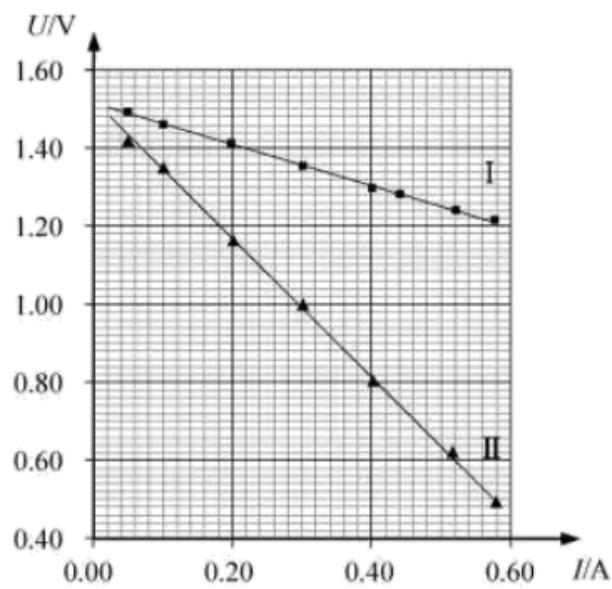

(3)实验得到如图所示的两条直线，图中直线Ⅰ对应电路是图 $1\_\_\_\_\_$（选填“甲”或“乙”）；

(4)该电池的电动势$E =\_\_\_\_\_V$（保留三位有效数字），内阻$r =\_\_\_\_\_$Ω（保留两位有效数字）。

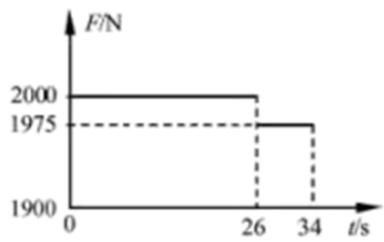

如图1所示，有一质量 $m = 2 0 0 \mathrm { k g }$ 的物件在电机的牵引下从地面竖直向上经加速、匀速、匀减速至指定位置。当加速运动到总位移的 $\frac { 1 } { 4 }$ 时开始计时，测得电机的牵引力随时间变化的F t- 图线如图2所示，

$t = 3 4 \mathrm { s }$ 末速度减为0时恰好到达指定位置。若不计绳索的质量和空气阻力，求物件：

(1)做匀减速运动的加速度大小和方向；

(2)匀速运动的速度大小；

(3)总位移的大小。

图1

图2

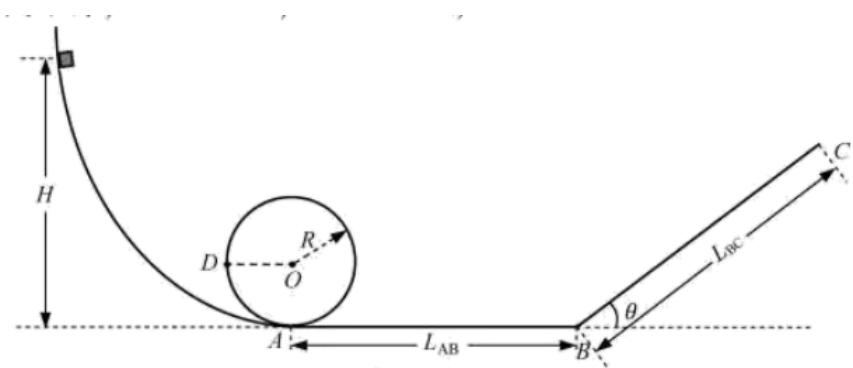

小明将如图所示的装置放在水平地面上，该装置由弧形轨道、竖直圆轨道、水平直轨道 AB 和倾角 $\theta = 3 7 ^ { \circ }$ 的斜轨道BC平滑连接而成。质量 $m = 0 . 1 \mathrm { k g }$ 的小滑块从弧形轨道离地高 $H = 1 . 0 \mathrm { m }$ 处静止释放。已知

$R = 0 . 2 \mathrm { m }$ $L _ { \mathrm { { A B } } } = L _ { \mathrm { { B C } } } = 1 . 0 \mathrm { { m } }$ ，滑块与轨道AB 和BC间的动摩擦因数均为 $\mu = 0 . 2 5$ ，弧形轨道和圆轨道均可视为光滑，忽略空气阻力。

(1)求滑块运动到与圆心O 等高的D 点时对轨道的压力；

(2)通过计算判断滑块能否冲出斜轨道的末端C点；

(3)若滑下的滑块与静止在水平直轨道上距A点x处的质量为2m 的小滑块相碰，碰后一起运动，动摩擦因数仍为0.25，求它们在轨道BC上到达的高度h与x之间的关系。（碰撞时间不计， $\sin 3 7 ^ { \circ } = 0 . 6$

$ \cos 3 7 ^ { \circ } = 0 . 8 \ ) $

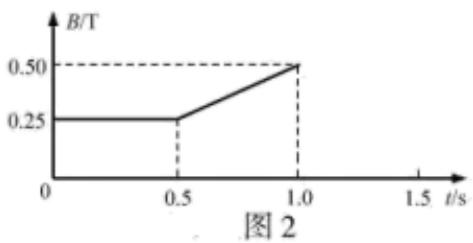

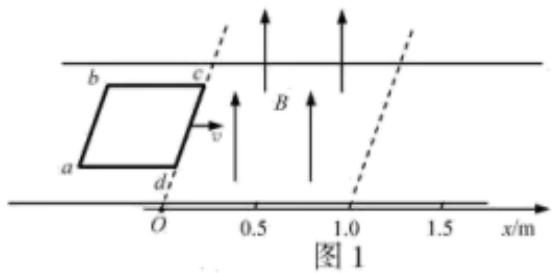

如图1所示，在绝缘光滑水平桌面上，以 O 为原点、水平向右为正方向建立x轴，在 $0 \leq x \leq 1 . 0 \mathrm { m }$ 区域内存在方向竖直向上的匀强磁场。桌面上有一边长 $L = 0 . 5 \mathrm { m }$ 、电阻 $R = 0 . 2 5 \Omega$ 的正方形线框 $a b c d$ ，当平行于磁场边界的cd 边进入磁场时，在沿x方向的外力F作用下以 $\nu { = } 1 . 0 \mathrm { m / s }$ 的速度做匀速运动，直到 $a b$ 边进入磁场时撤去外力。若以cd 边进入磁场时作为计时起点，在 $0 \leq t \leq 1 . 0 \mathrm { s }$ 内磁感应强度 B 的大小与时间t的关系如图2所示，在 $0 \leq t \leq 1 . 3 \mathrm { s }$ 内线框始终做匀速运动。

(1)求外力 F 的大小；

(2)在 $1 . 0 \mathrm { s } \leq t \leq 1 . 3 \mathrm { s }$ 内存在连续变化的磁场，求磁感应强度B的大小与时间t的关系；

(3)求在 $0 \leq t \leq 1 . 3 \mathrm { s }$ 内流过导线横截面的电荷量 $q .$ 。
